無機芯固定電阻器是採用無機材料 ，在高溫下燒結而形成的一種具有體導電特性的合成電阻器。
可靠性高、耐脈衝負荷能力強，適用於直流、交流、脈動和脈衝電路。 |
|
 |
 |
 |

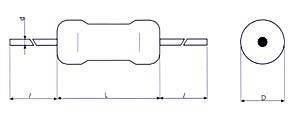

| 型號 |
尺寸 |
| L |
ØD |
l |
Ød |
|
RN11-0.5
|
11±1.5 |
4.8±0.5 |
25±2 |
0.8±0.05 |
|
RN11-1
|
19±1.5 |
4.8±0.5 |
25±2 |
0.8±0.05 |
|
主要電性能參數 Recommended
Electrical Parameters :
| 項
目 |
型 號 |
| RN11-0.5 |
RN11-1 |
| 25°C下的額定功耗(W) |
0.5 |
1 |
| 阻值誤差(%) |
±10
±20 |
±10
±20 |
阻值範圍( ) |
470-33K |
1K-56K |
| 元件極限電壓(V)(直流或交流有效值) |
300 |
350 |
| 絕緣電壓(V)(直流或交流常值) |
400 |
500 |
溫度系數
|
-55 - +25°C |
 1K:-500
- -2500 >1K:-750- -3000 |
| +20 - +125°C |
1K:-750
- -2000 >1K:-750- -2500 |
| 瞬時脈衝電壓(KV) |
8 |
15 |
|
|
註:
- 瞬時脈衝電壓是指電容量為1nF的放電線路中按上表所示電壓衝至100次(通一秒斷
一秒為一次)電阻器不損壞，阻值變化不超過10%。
- 超過阻值範圍的可協商供貨。
|
