-- 電 阻 類
品名:法郎功率繞線電阻
型號:

產品說明:

*適用印制板電路安裝 ,用於直流或低頻交流電路中

*軸向引線引出 ,被釉體積小 ,功率比負荷大


*上限工作溫度 ,70°C滿負荷 ,200°C時54%功率負荷

*穩定度等級:5%

*主要性能達到英國BS工業標準

*產品經過法國檢驗合格

*適用標準:
  GB/T5729(IEC115-1)電子設備用固定電阻器 第一部份    總規範
  SJ2746   XG1型功率型繞線電阻器     詳細規範

*經ISO9002驗証 ,註冊號:0599B0036

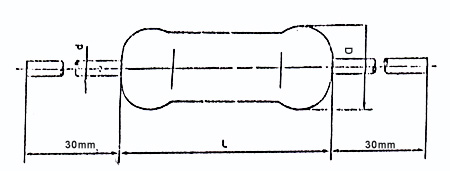

*外形尺寸

70°C下額定功耗(W) 阻值範圍() 溫度係數
a(10 5 /°C)

元件極限電壓(D.C或A.C有效值)(V) 最大尺寸 d
L D
2.5 1~1K

> 10
± 200
5~<10
± 400

<5
不規定



 100 12.7 5.6
0.8 +0.08
-0.05
3 1~1K 120 14.0 7.0
4.3 1~3.6K 160 23.0 7.0
6 1~6.8K 200 22.2 8.0
1.0 +0.08
-0.05
6.5 1~8.2K 240 23.7 8.0
8 1~15K 400 33.9 8.0
9 1~20K 500 38.1 8.0
12 1~30K 750 53.5 8.0

*性能參數
主要檢驗項目及性能要求

檢驗項目 試驗條件 性能要求
室溫耐久性 室溫額定功率1000h = < ± (5%R+0.1)
可焊性 235± 5°C ,2s 槽焊法 焊料能自由流動並與引線潤濕為可焊性良好
過載 10PR , 5s = < ± (1%R+0.05)
引出端強度 10N = < ± (1%R+0.05)
溫度快速變化 -55°C , 155°C , 5次循環 = < ± (1%R+0.05)
振動 10~500HZ , 10g , 6h = < ± (1%R+0.05)
耐沖擊 50g , 11ms ,18 次 = < ± (1%R+0.05)
氣候順序 GB5729 , 4.23 條 = < ± (1%R+0.1)
溫度循環 施加額定功率負荷 205°C(RX21)250°C(RXG4 ,RXG2)
上限類別溫度耐久性  155°C ,V=√58.5%PR ,1000h = < ± (5%R+0.1)
阻燃性 施加5 , 10 , 16 倍額定功秏 無明顯火花

穩定度

   5%
氣候類別   55/155/21
