品名:
保險絲電阻器
型號:
產品說明:
電阻器與保險絲在材質及構造上本身就有類似處，而保險絲電阻器兼備二者的功能，平時
可當做電阻器使用，一旦電流異常時就發揮保險絲的作用來保護機器設備。由於有二用的
功能故成本隨之降低。本公司生產的保險絲金屬皮膜電阻器，具有高精密的製造技術，使
得熔斷特性和沖功能更臻精確及穩定，而達到更高品質性能的產品。
適用於保護電路基板上之電晶體。
小形耐用，具有競爭性價格。
不燃性絕緣塗裝，可耐"FREON"溶劑及適高溫。
溫度係數低。
保險絲熔斷時間一致。
TYPE

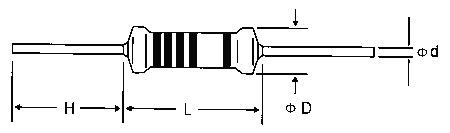

DIMENSIONS (mm)
FR
L
D
H
d
1/4W
1/2WS
6.3±0.5
2.3±0.3
27±2.0
0.56±0.05
1/2W
1WS
9.0±0.5
3.2±0.5
26±2.0
0.60±0.05
1W
2WS
12±1.0
4.5±0.5
35±3.0
0.80±0.05
2W
3WS
16±1.0
5.0±0.5
35±3.0
0.80±0.05
TYPE
MAXIMUM
WORKING
VOLTAGE
MAXIMUM
WORKING
VOLTAGE
RESISTANCE
RANGE
FR
±5%(F)
1/4W
--
300V
500V
1
-560
1/2W
1/2WS
350V
700V
1
-560
1W
1WS
500V
1000V
1
-560
2W
2WS
500V
1000V
1
-560
測試項目
測 試 條 件
試 驗 方 法
JIS C 5202
溫度系數
4 R 7以下
1000ppm/°C
5.2
室溫
+
100
°C
5 R 1以下
350ppm/°C
短時間過負荷
±1% +0.05
5.5
條件A
絕緣電阻
10000M
以上
DC100v
5.5
條件A
耐電壓
±0.5%
+0.05
定格電力
印加電壓 DC(V)
最高電壓
5.7
下表最高定格電壓
1/4W
1/2W
1W
2W
250
300
350
800
斷續過負荷
±2.5%
5.8
定格
x3
倍
100R
以上
依最高印加電壓
焊錫性
覆蓋95%以上
6.5
230°C
3sec
溫度循環
±(1% + 0.05
)
7.4
-405°C
5cycle
耐溶劑
外觀無損傷色環可判讀
6.9.2
(
水
I.P.A)
耐濕負荷壽命
±(5%)
7.9
500hr
40°C
90-95%
定格負荷壽命
±(5%)
7.10
1000hr
70°C
發火試驗
塗膜不可發火
UL
-1412
10
頂
過負荷不燃性
綿布不可發火
UL
-1412
14
頂
長時間變化
± 0.5%
+0.05
365
日
±10
±25°C
±10°C
耐熱性
±(1% + 0.05
)
6.5
260°C
10sec
熔斷特性
依下表倍率乘瓦特(W)乘阻值開根號為熔斷電壓(DC)
殘留阻值為初期值100倍以上
直流電源試具應為電流及電壓自動調整型
熔斷倍率
X40
X30
X25
X15
X12
熔斷時間
FR
FR-25
0.1
-0.18
0.2
-0.3
0.42
-0.91
1
-4
7
2K4-10K
5
1-2K2
30sec
FR-50
0.1
-0.43
0.47
-2
1K1-10K
2
2-1K
30sec
FR-100
0.1
-0.18
0.2
-0.43
0.47
-2
1K1-10K
2
2-1K
30sec
FR-200
1
-3K
30sec

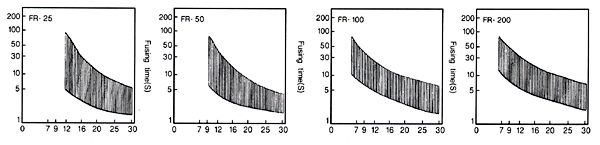

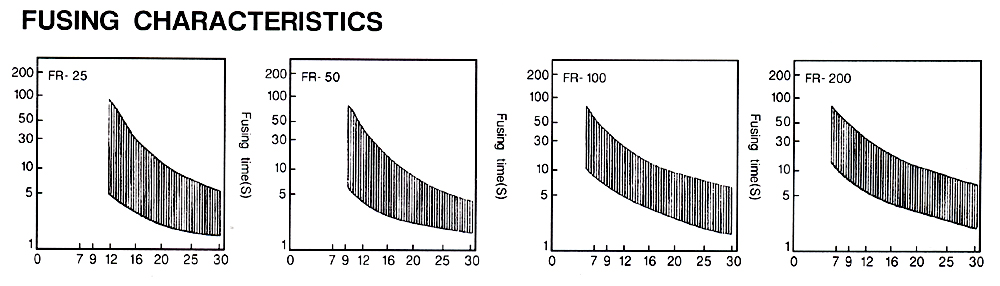

FUSING CHARACTERISTICS
