-- 電 阻 類
品名:晶片電阻器
型號:

產品說明:

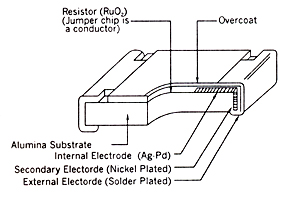

晶片電阻是採用精純氧化鋁結晶陶瓷基板印上高品質金屬厚膜導體，外層塗上玻璃鈾保護體，產生出均勻晶體的品質及穩定的特性。最新自動化設備，大量生產，品質穩定及價格合理化，符合新時代電子印刷基板廣泛使用。



  • 小型化適用於高精密電子產品之小型基板。

  • 8mm帶裝方式適用於自動表面粘著。

  • 具有高強度安定性和高信賴性。

  • 降低裝配費用。

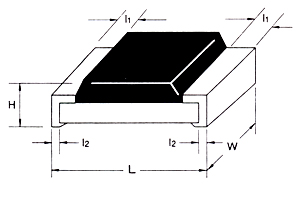

TYPE DIMENSIONS (mm)
CR L W I1 I2 H
0402 1.00±0.10 0.50±0.05 0.20±0.10 0.25±0.10 0.35±0.05
0603 1.60±0.10 0.85±0.10 0.30±0.20 0.30±0.20 0.45±0.10
0805 2.10±0.10 1.30±0.10 0.40±0.20 0.40±0.20 0.50±0.10
1206

3.10±0.10

 1.60±0.10 0.50±0.25 0.50±0.25 0.55±0.10
1210 3.10±0.10 2.60±0.10 0.50±0.25 0.40±0.25 0.55±0.10
2010 5.00±0.10 2.50±0.10 0.60±0.25 0.40±0.25 0.55±0.10
2512 6.35±0.10 3.20±0.10 0.60±0.25 0.40±0.25 0.55±0.10

TYPE CR0402 CR0603 CR0805 CR1206 CR1210 CR2010 CR2512
Power Rating at 70°C 1/16W 1/10W 1/8W 1/4W 1/3W 3/4W 1W
Operating Temp. Range -55°C to +125°C (Derated to O Load at+ 125°C)
Maximum Working Voltage 25V 50V 150V 200V 200V 200V 200V
Maximum Overload Voltage 50V 100V 300V 400V 400V 400V 400V
Dielectric Withstand Voltage 50V 100V 250V 500V 500V 500V 500V
Resistance Range
± 1%,E-96
± 5%,E-24
Zero Ohm Jumper<0.05
 ±250°Cppm/°C ±100°Cppm/°C
Temperature Coefficient 2~10:±500ppm/°C 1~10:±250ppm/°C , >1M:±200ppm/°C

測試項目 試驗方法 1% TOL. 5% TOL.
溫度使用範圍 MIL-STD-202F,Method 304
-55°C to + 125°C 		by Type by Type
低溫使用 MIL-R-55342D, Para.4.7.4
One hour at-65°C followed by 45 minutes RCWV		 ±(0.5%+0.05) ±(0.5%+0.05)
短時間過負荷 MIL-R-553420D, Para.4.7.5
2.5 times RCWV for 5 seconds		 ±(1%+0.05) ±(2%+0.05)
絕緣電阻 MIL-STD-202F, Method 302
RCOV for 1 minute		 10000M 10000M
耐電壓 MIL-STD-202F, Method 301
R.M.S. for 1 minute		 by Type by Type
耐熱性 MIL-STD-202F, Method 210C
Soldered to test board at 260°C for 10 seconds		 ±(0.5%+0.05) ±(1%+0.05)
耐濕負荷 MIL-STD-202F, Method 106F
42 cycles. Total 1000 hours		 ±(0.5%+0.05) ±(2%+0.05)
定格負荷 MIL-STD-202F, Method 108A
1000 hours at 70°C RCWV intermittent		 ±(1%+0.05) ±(3%+0.05)
焊錫性 MIL-STD-202F, Method 208G
230°C for 5 seconds		 95%min.
coverage		 95%min.
coverage
彎曲強度 JIS-C-5202, para.6.1.4
Unit mounted in center of 90mm board length,deflected 5mm (power chip 2mm) in either direction for 5 seconds		 ±(1%+0.05) ±(1%+0.05)

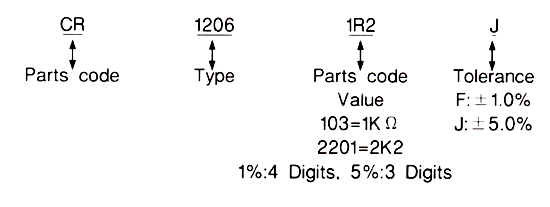

HOW TO ORDER:
