-- 電 阻 類
品名:RHC型金屬陶瓷電阻
型號:

產品說明:

* 特點及用途 Feature and use :

        金屬陶瓷電阻器是採用金屬氧化物和陶瓷材料混合,在高溫下燒結而形成的一種

        具有體導電特性的實芯電阻器,能承受瞬間的高溫高壓的作用,適用於直流(DC)交

        流(AC)湧浪(大電壓)和脈衝電路.

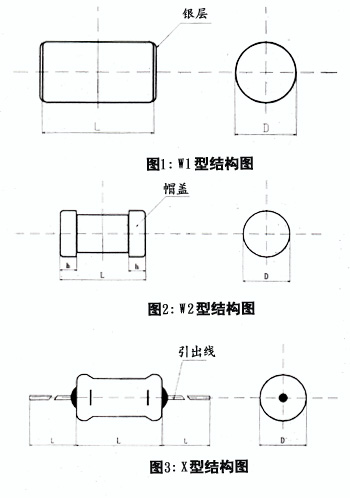

* 產品外形尺寸 Dimensions:

型號 類型 尺寸(mm)
L øD H I d
RMC-1 W1 10±1.5 4±0.4
W2 11±1.5 4.6±0.5 2.5±0.3
X 11±1.5 4.8±0.5   25±2 0.8±0.05
RMC-2 W1 18±1.5 4±0.4
W2 19±1.5 4.6±0.5 2.5±0.4
X 19±1.5 4.8±0.5   25±2 0.8±0.05
RMC-3 W1 24±2 4±0.4
W2 25±2 4.6±0.5 3±0.5
X 25±2 4.8±0.5   25±2 0.8±0.05
RMC-5 W1 24±2 7±0.5
W2 25±2 7.6±0.5 4±0.5
X 25±2 7.8±0.5   30±3 1±0.05

* 使用條件 Condition:

        環境溫度: -40°C ~ +155°C

        低  氣  壓: 8.5KPG

        相對濕度: 40°C  98%

*電機特性 Recommended Electrical Parameters
項 目 種類
RMC-1 RMC-2 RMC-3 RMC-5
25°C 以下的額定功耗(W) 1 2 3 5
阻值誤差(%) ±10 . ±20 ±10 . ±20 ±10 . ±20 ±10 . ±20
阻值範圍() 470 ~ 33K 1K ~ 55K 1K~56K 470 ~ 33K
電阻極限電壓(V)
(直流或交流有效值) 		300 350 400 500
溫度系數
(PPM/°C) 		- 40°C+25 °C -750 ~ -3300 -750 ~ -3300 -750 ~ -3300 -750 ~ -3300
+25°C+155 °C -750 ~ -2600 -750 ~ -2600 -750 ~ -2600 -750 ~ -2600
瞬間脈衝電壓(KV)   註(1) 8 15 20 25
振動性(%)               註(2) 10 10 10 10
恒溫恒濕(%)            註(3) 10 10 10 10

註:
(1)脈衝電壓是指電容量為1nF 的線路中按上表所示電阻衝擊100次(通一秒斷一秒為一次)電阻器不損傷,  阻值變化不超過10% .

(2)振動性是指將電阻器固定在剛性支架上 , 加速度設為10g , 頻率為50-500hz ,返復1分鐘 ,每 X .Y. Z
軸線上各振動2小時(共6小時)後 ,阻值變化不超過10%.

(3)恆溫恆濕是指電阻器在40 ± 2°C相對溼度為93 ± 3°C 的潮濕溫箱中放置96小時 ,阻值變化不超過10% .
